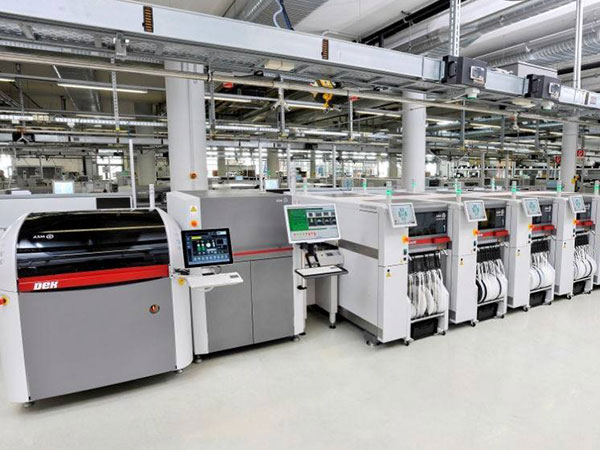

隨著6G通信技術向太赫茲頻段演進，基站PCB主板與服務器主板的貼片制造面臨全新挑戰。高頻材料應用、大尺寸基板處理、超細間距器件貼裝以及嚴苛的焊接空洞控制，對SMT產線提出極高要求。本文提出一套以ASMPT X4i高速貼片機、DEK 03iX高精度錫膏印刷機、HELLER 1936 MK7氮?dú)饣亓骱?/a>及Koh Young Zenith LiTE自動光學檢測系統為核心的高可靠性SMT解決方案，覆蓋印刷、貼裝、焊接、檢測全流程。

在印刷環節，針對6G天線基板常用的PTFE、陶瓷填充碳?xì)浠衔锏雀哳l材料特性，以及服務器主板厚銅板（銅厚≥3oz）帶來的平整度挑戰，DEK 03iX錫膏印刷機配備閉環刮刀壓力控制系統與真空治具平臺，可精確控制脫模速度與刮刀角度，確保細間距焊盤錫膏量一致性。設備支持500mm×400mm大尺寸PCB全自動夾持定位，滿足基站天線板及服務器主板的大幅面加工需求。


貼片環節采用ASMPT X4i貼片機，其模塊化架構與雙軌輸送系統支持580mm×500mm大尺寸PCB的高速貼裝，處理6G基站板常見的GAAS/GAN功率放大器、多通道射頻器件及0201超微型MLCC貼裝。設備搭載全自動校準系統與智能供料器管理，可實時監測器件吸取狀態并動態補償位置偏差，CPK≥1.33的高精度保證確保高頻阻抗匹配區域的器件位置一致性，減少寄生參數對信號完整性的影響。


焊接環節是6G高頻板可靠性的關鍵控制點。HELLER 1936 MK7回流焊爐配備全真空氮?dú)猸h(huán)境，氧含量控制在100ppm以下，配合12區獨立溫控與中心支撐系統，有效抑制厚銅板與高頻材料的翹曲變形。通過優化升溫斜率與液相時間，可將BGA及大尺寸接地焊盤空洞率穩定控制在5%以下，滿足通信設備對長期可靠性的嚴格要求。


檢測環節選用Koh Young Zenith LiTE在線AOI系統，具備25MP高分辨率相機與四向側光投影系統，專門針對高頻器件焊點微裂紋、共面性異常及空焊問題進行高精度檢測。系統內置AI算法自動識別各類高頻器件特征并匹配不同檢測策略，配合SPC統計過程控制，實現全流程質量閉環。


該SMT解決方案從材料適應、設備配置到工藝優化形成完整的控制鏈路，為6G通信基板的大尺寸、高頻、高可靠貼片制造提供切實可行的工業化路徑。
